Подача угля в котел

Виды и способы организации процесса подачи угля в котел в твердотопливных котельных.

Подача угля в промышленный котел

В отопительных и производственных котельных различной мощности возможны несколько способов организации подачи угля в котел, в зависимости от его мощности и типа топочного устройства. Подача угля в котел может осуществляться следующими способами:

  • ручная подача угля в котел;
  • подача угля в котел транспортером;
  • подача угля в котел СКИП;
  • подача угля в котел грейфером.

Ручная подача угля в котел

Такой способ топливоподачи чаще всего применяется угольных в котельных с установленными котлами небольшой мощности, до 0.8-1.0 МВт, типа Энергия, Универсал, НР, стальными котлами КВр с ручной колосниковой топкой. Уголь кочегаром на тележке с топливного склада завозится в котельную, ссыпается перед топкой котла и вручную при помощи лопаты закидывается в топку котла. Это наиболее трудоемкий способ организации подачи угля в котел, но вместе с тем и наиболее простой, надежный и дешевый.

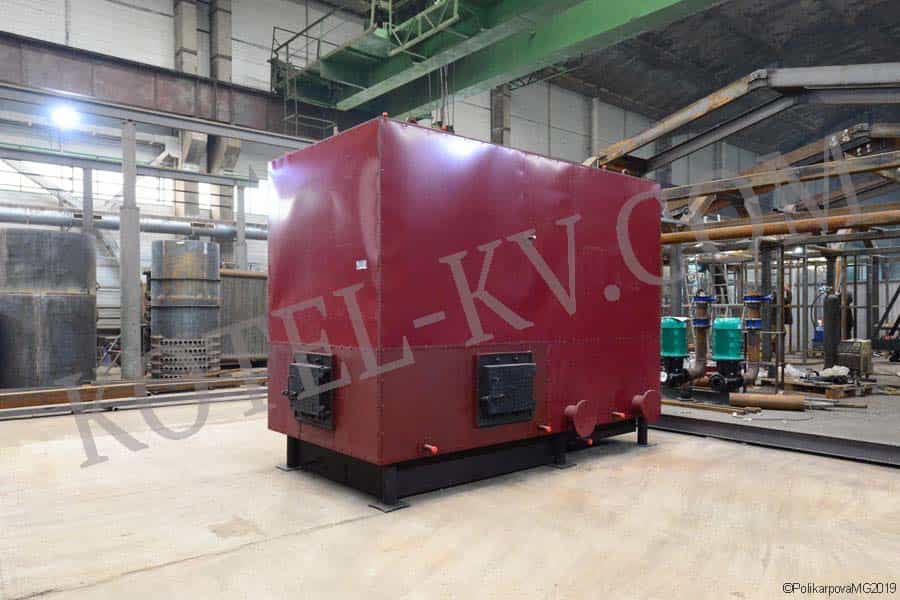

 Котел с ручной подачей

Подача угля в котел транспортерами топливоподачи

Подача топлива в котел транспортерами топливоподачи осуществляется в механизированных твердотопливных котельных с котлами с механическими топками более мощностью более 1 МВт. Транспортеры бывают ленточные ТЛ и скребковые УСУ и ТС.

Скребковый транспортер перемещает уголь по закрытым стальным секциям путем захвата его скребками. Он монтируется из отдельных, соединяющихся между собой секций прямого и поворотного вида. С помощью различных комбинаций секций транспортер перемещает уголь от топливного бункера через всю котельную к топочному бункеру каждого котла.

Котельная с транспортером для подачи угля

Ленточный транспортер перемещает уголь аналогичным образом, только топливо перемещается вместе с движущейся гибкой резиновой лентой.

Подача угля в котел СКИП

Скиповый подъемник чаще всего устанавливается в модульных котельных. Уголь из топливного бункера ссыпается в ковш скипа и поднимается и выгружается в топливный бункер котла. На каждый котел котельной требуется индивидуальный СКИП.

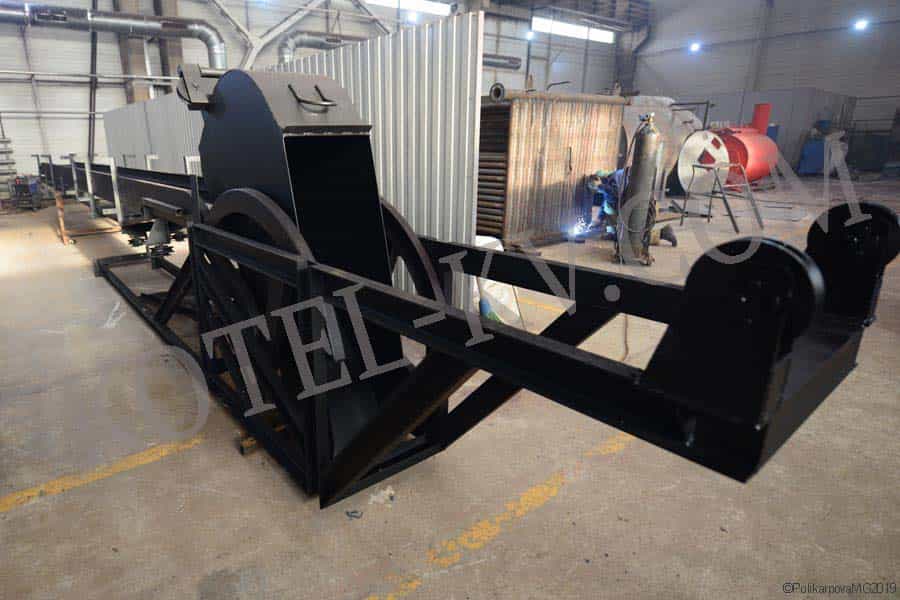

Скиповый подъемник

Подача угля в котел грейфером

Грейфер это ковш который захватывает топливо с помощью кран-балки перемещает его по котельной из отвала угля в топливные бункеры.

Подача угля в котел из топочного бункера в механических топках

Из бункера топки уголь в котел подается также различными способами в зависимости от вида точного устройства.

В топках ТШПМ уголь в топку котла поступает при открытии секторного питателя и перемещается на колосниковую решетку с помощью шурующей планки, осуществляющей возвратно-поступательные движения. Открытие секторного питателя и движение планки производится автоматикой топки.

Топки ТШПМ для котла

В топках ТЛПХ подача угля на колосниковое полотно котла осуществляется самотеком, по мере движения колосникового полотна сдвигается горящий слой топлива и свежие порции угля ссыпаются из бункера. Регулирование подачи угля в котел осуществляется при помощи ручных маховиков и регулировочной плиты.

В топках ТЛЗМ, ТЧЗМ и ЗП РПК подача угля в котел производится с помощью механического забрасывателя ЗП либо ПМЗ. Из топочного бункера забрасыватель с помощью вращающихся лопаток ротора разбрасывает уголь по колосниковому полотну. Регулирование подачи угля в таких топках производится автоматикой котла.
