Схема котельной

Тепловая схема котельной

Для определения необходимой мощности котельной установки и выбора основного и вспомогательного оборудования выполняется расчет тепловой схемы.

При расчете тепловой схемы котельной для каждого потребителя определяют требуемый расход воды или пара, расход теплоносителя на восполнение утечек и рассчитывается необходимая производительность химводоочистки. По результатам расчета тепловой схемы выбирается тип и количество котлоагрегатов, другого теплообменного оборудования, производительность и мощность насосов и тягодутьевых устройств. На схеме проставляются установленные расчётом расходы потоков рабочих сред.

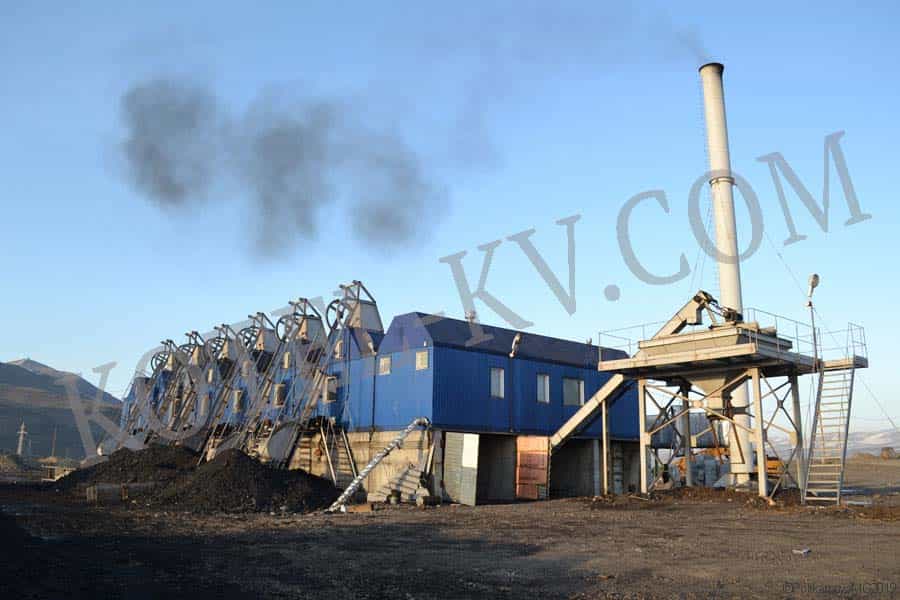

Котельная установка

Исходными данными для расчета тепловой схемы являются значения тепловых нагрузок и графики расхода теплоты. Данные о тепловых нагрузках по цехам и видам потребления группируются в сводную таблицу по параметрам теплоносителей. Потребителей теплоты необходимо группировать по признаку однотипности теплоносителя и его параметров. При этом, проектируя теплоснабжение, следует стремиться, чтобы разнообразие в параметрах и характере теплоносителей было минимальным.

Принципиальная тепловая схема котельной

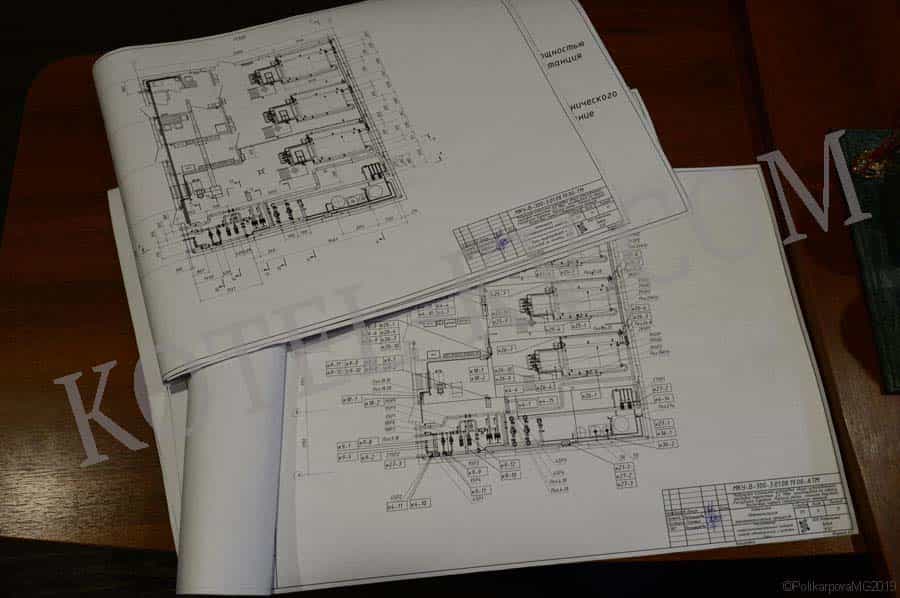

Перед расчетом в соответствии с заданием и исходными данными составляется принципиальная тепловая схема в виде чертежа. На ней условными обозначениями изображается всё основное и вспомогательное оборудование котельной, линии потоков пара и воды, записываются параметры и величины потоков (расходы) пара, воды и теплоты. Элементы оборудования располагают на схеме по определенной системе: котлоагрегаты и главный паропровод помещают в верхней части схемы, ниже группируют всё остальное, причём теплообменники и трубопроводы с большими давлениями и температурами изображают выше.

Котельное оборудование, включаемое в тепловую схему котельной

Перечень котельного оборудования, включаемого в тепловую схему котельной следующий:

  • котлы;
  • механизмы подачи и сжигания топлива;
  • механизмы очистки, химической подготовки и деаэрации воды;
  • теплообменные аппараты различного назначения;
  • насосы исходной (сырой) воды;
  • сетевые или циркуляционные насосы - для циркуляции воды в системе теплоснабжения;
  • подпиточные насосы - для возмещения воды, расходуемой у потребителя и утечек в сетях;
  • питательные насосы - для подачи воды в паровые котлы, рециркуляционные (подмешивающие);
  • баки питательные, конденсационные, баки-аккумуляторы горячей воды;
  • дутьевые вентиляторы и воздушный тракт;
  • дымососы, газовый тракт и дымовую трубу;
  • устройства вентиляции;
  • системы автоматического регулирования и безопасности сжигания топлива; тепловой щит или пульт управления.

Оборудование для котельной

Тепловая схема котельной зависит от вида вырабатываемого теплоносителя и от схемы тепловых сетей, связывающих котельную с потребителями пара или горячей воды, от качества исходной воды. Водяные тепловые сети бывают двух типов: закрытые и открытые. При закрытой системе вода (или пар) отдает свою теплоту в местных системах и полностью возвращается в котельную. При открытой системе вода (или пар) частично, а в редких случаях полностью отбирается в местных установках. Схема тепловой сети определяет производительность оборудования водоподготовки, а также вместимость баков-аккумуляторов.

Пример принципиальной тепловой схемы водогрейной котельной

В качестве примера приведена принципиальная тепловая схема водогрейной котельной для открытой системы теплоснабжения с расчетным температурным режимом 150 - 70°С. Установленный на обратной линии сетевой (циркуляционный) насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения. Обратная и подающая линии соединены между собой перемычками - перепускной и рециркуляционной. Через первую из них при всех режимах работы, кроме максимального зимнего, перепускается часть воды из обратной в подающую линию для поддержания заданной температуры. По условиям предупреждения коррозии металла температура воды на входе в котел при работе на газовом топливе должна быть не ниже 60 °С во избежание конденсации водяных паров, содержащихся в уходящих газах. Так как температура обратной воды почти всегда ниже этого значения, то в котельных со стальными котлами часть горячей воды подается в обратную линию рециркуляционным насосом.

В коллектор сетевого насоса из бака поступает подпиточная вода (насос, компенсирующая расход воды у потребителей). Исходная вода, подаваемая насосом, проходит через подогреватель, фильтры химводоочистки и после умягчения через второй подогреватель, где нагревается до 75-80 °С. Далее вода поступает в колонку вакуумного деаэратора. Вакуум в деаэраторе поддерживается за счет отсасывания из колонки деаэратора паровоздушной смеси с помощью водоструйного эжектора. Рабочей жидкостью эжектора служит вода, подаваемая насосом из бака эжекторной установки. Пароводяная смесь, удаляемая из деаэраторной головки, проходит через теплообменник - охладитель выпара. В этом теплообменнике происходит конденсация паров воды, и конденсат стекает обратно в колонку деаэратора. Деаэрированная вода самотеком поступает к подпиточному насосу, который подает ее во всасывающий коллектор сетевых насосов или в бак подпиточной воды.

Схема котельной установки

Подогрев в теплообменниках химически очищенной и исходной воды осуществляется водой, поступающей из котлов. Во многих случаях насос, установленный на этом трубопроводе (показан штриховой линией), используется также и в качестве рециркуляционного.

Если отопительная котельная оборудована паровыми котлами, то горячую воду для системы теплоснабжения получают в поверхностных пароводяных подогревателях. Пароводяные водоподогреватели чаще всего бывают отдельно стоящие, но в некоторых случаях применяются подогреватели, включенные в циркуляционный контур котла, а также надстроенные над котлами или встроенные в котлы.

Пример принципиальной тепловой схемы производственно-отопительной котельной с паровыми котлами

Показана принципиальная тепловая схема производственно-отопительной котельной с паровыми котлами, снабжающими паром и горячей водой закрытые двухтрубные водяные и паровые системы теплоснабжения. Для приготовления питательной воды котлов и подпиточной воды тепловой сети предусмотрен один деаэратор. Схема предусматривает нагрев исходной и химически очищенной воды в пароводяных подогревателях. Продувочная вода от всех котлов поступает в сепаратор пара непрерывной продувки, в котором поддерживается такое же давление, как и в деаэраторе. Пар из сепаратора отводится в паровое пространство деаэратора, а горячая вода поступает в водоводяной подогреватель для предварительного нагрева исходной воды. Далее продувочная вода сбрасывается в канализацию или поступает в бак подпиточной воды.

Конденсат паровой сети, возвращенный от потребителей, подается насосом из конденсатного бака в деаэратор. В деаэратор поступает химически очищенная вода и конденсат пароводяного подогревателя химически очищенной воды. Сетевая вода подогревается последовательно в охладителе конденсата пароводяного подогревателя и в пароводяном подогревателе.

Во многих случаях в паровых котельных для приготовления горячей воды устанавливают и водогрейные котлы, которые полностью обеспечивают потребность в горячей воде или являются пиковыми. Котлы устанавливают за пароводяным подогревателем по ходу воды в качестве второй ступени подогрева. Если пароводогрейная котельная обслуживает открытые водяные сети, тепловой схемой предусматривается установка двух деаэраторов – для питательной и подпиточной воды. Для выравнивания режима приготовления горячей воды, а также для ограничения и выравнивания давления в системах горячего и холодного водоснабжения в отопительных котельных предусматривают установку баков-аккумуляторов.
