Котлы Братск

Описание конструкции, устройства и принципа работы чугунных котлов Братск.

Чугунные котлы Братск

Водогрейные котлы подразделяются на чугунные и стальные в зависимости от того, из какого материала изготовлены их элементы. Стальные котлы КВр и механические котлы КВм все более вытесняют чугунные секционные котлы типа Энергия и Универсал благодаря небольшим габаритам, простоте эксплуатации и долговечности.

Секционный котел Братск представляет собой котел комбинированного типа как по материалу секций, из которых он монтируется, так и по конструкции топочного устройства, в случае, когда чугунная ручная топка заменяется на механизированную типа ТШПМ-1.4.

Производственные котлы Братск предназначены для отопления зданий и сооружений различного назначения: жилых домов, административных и промышленных зданий, сельскохозяйственных объектов, небольших поселков.

Основные характеристики котлов

Котлы Братск с ручной топкой имеют мощность 0.715 МВт, с механической топкой - 0.8 МВт (Братск-0.8) и 1.33 МВт (Братск-М).

Коэффициент полезного действия - не менее 82%, расчетный расход топлива - 230 кг/час, расход воды - не менее 25,4 куб.м/час. Температура воды на выходе 115 °С. Время растопки котла составляет около 1,5 часов, мощность электрооборудования топки - 8 кВт. Срок службы котлов до 10 лет. Котел "Братск" рассчитан на объем отапливаемых помещений порядка 3200 м2 при расчетной температуре внутри помещений +18 °С, а температуре наружного воздуха до - 30 °С.

Топливо для котла Братск

Промышленные котлы Братск могут работать на отсортированном каменном угле, рядовом буром и каменном угле. Размер кусков угля не должен превышать 100 мм, а для котлов с механической топкой - 50 мм, содержание мелких частиц (менее 6 мм) - 50 %.

Устройство чугунного котла Братск

Комбинированные поверхности нагрева котла отопления включают в себя два пакета секций: пакет чугунных секций и пакет стальных секций. Пакет стальных секций для всех типов котлов состоит из 7 штук. Пакеты чугунных секций для котла "Братск" состоят из 34, а для котла "Братск М" - из 38 штук. Стальные секции образуют свод и торцевые стенки топочной камеры, пакеты чугунных секций устанавливаются на основание. Основание под котел выполняется из обыкновенного кирпича на глиняном растворе на заранее выполненную бетонную подготовку. Топка котла должна быть выложена огнеупорным кирпичом.

Котлы Братск с ручной топкой

Котлы Братск с ручной топкой имеют установленную фронтовую плиту с загрузочной и зольниковой дверцами, через которые происходит периодическая загрузка топлива, а также выгрузка золы и шлака ручным способом.

Сжигание топлива происходит на колосниках. Колосники изготавливаются из чугуна, иногда с присадкой из хрома, кремния или алюминия. Со стороны поступления воздуха колосники имеют ребра высотой 100 мм для лучшего охлаждения. Эксплуатация ручных топок связана с тяжелым физическим трудом, особенно в части удаления золошлакоматериалов. Поэтому существуют ручные топки с поворотными и качающимися колосниками. Чугунные колосники имеют следующее назначение: поддерживают слой топлива, пропускают золу и впускают воздух в зону горения. Воздух подается дутьевым вентилятором.

Котлы Братск с механической топкой

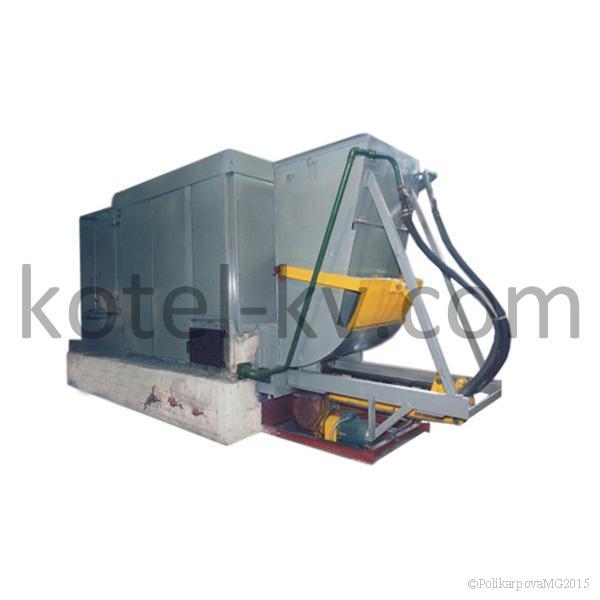

Промышленные котлы Братск также могут комплектоваться механическими топками ТШПМ - топкой механической с неподвижным колосниковым полотном и шурующей планкой. Неподвижно установленные чугунные колосники являются беспровальными и пропускают только золу. Колосниковая решетка разделена в середине щелью, по которой движется шурующая планка.

Планка представляет собой чугунный брусок в форме неравнобедренного треугольника с большим углом наклона передней части и меньшим углом наклона задней грани. Передняя или лобовая часть выше и короче задней. Планка движется по направлению от бункера топлива к задней стенке со скоростью 15 м/мин и обратно. Двигаясь вперед, планка продвигает достаточно большое качество топлива вглубь котла. Возвращаясь назад, планка, вследствие своей конструкции, не может сдвинуть топливо своей тыльной частью, а только приподнимает, взрыхляет его, оставляя на месте. Происходит операция "шуровки".

В процессе многократного перемещения планки к топливу поступает кислород. В конце решетки остается шлак, так как зола высыпается в золовые бункеры. Шлак образует горку, в которой выгорает оставшийся углерод. В ходе очередного движения планки шлак удаляется в шлаковый бункер, расположенный у задней стенки котла. Длина хода планки зависит от размеров колосниковой решетки и сорта угля. Топка с шурующей планкой подходит для сжигания бурых углей и каменных с выходом летучих более 25%.

Преимущества и недостатки котлов

Котлы Братск выгодны тем, что могут использоваться для теплоподачи в небольшие помещения, работают на рядовом каменном и буром углях, просты в эксплуатации. Недостаток котлов заключается в их низком КПД, большой массе, кроме того чугун - материал очень чувствительный к температурным напряжениям, и в случае поступления в горячие чугунные секции холодной воды они трескаются и выходят из строя. Кроме того котлы Братск имеют очень высокие цены по сравнению со стальными аналогами котлами КВ. В случае, если чугунные и стальные секции вышли из строя и требуют замены, выгоднее будет приобрести блок стального водогрейного котла КВм-1.25, устанавливаемого на топку ТШПМ. Он имеет более низкую стоимость, надежен в работе, более экономичен и эффективен.

Запасные части

Широкий спектр выпускаемых в настоящее время запасных частей к котлам Братск позволяет произвести ремонт котла, а также полностью укомплектовать новый котел. Среди запасных частей, пользующихся наибольшим спросом: секции стальные и чугунные, водяная камера, калачи, переходы котла, ниппели, дверки топочные, отражатели дверки, топка ТШПМ в сборе и запасные части к ней.
