Котлы водогрейные твердотопливные КВр

Водогрейные котлы КВр работают с принудительной циркуляцией воды в открытых и закрытых системах теплоснабжения. Сжигаемое топливо: каменный и бурый уголь, возможно применение резервного топлива - дров.

Температура нагрева воды в котлах водогрейных КВр 95-115 °С, рабочее давление до 0,6 МПа.

В соответствии с ГОСТ 30735-2001 мощность промышленных котлов водогрейных КВр с ручной топкой должна быть, не более:

  • 0,3 МВт - для дров, древесных отходов и торфа;
  • 0,5 МВт - для бурого угля;
  • 0,8 МВт - для каменного угля и антрацита.

По спец заказу изготавливаются отопительные котлы КВр на ручной топке мощностью до 2,5 МВт.

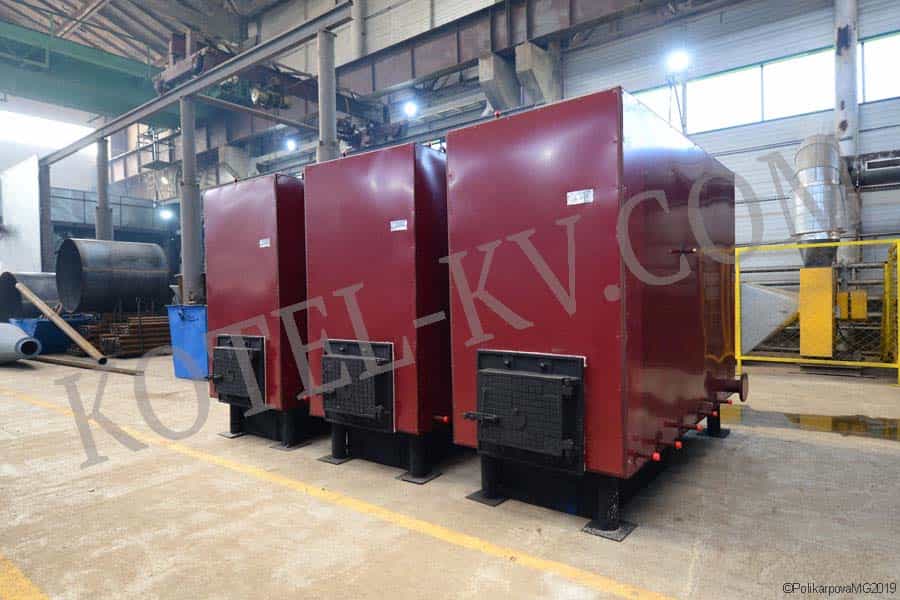

Промышленные котлы КВр

Принцип работы котла КВр

Топливо подается в котельную вручную либо с помощью средств механизации. В топку котла водогрейного КВр кочегар забрасывает топливо вручную через загрузочную дверцу. Процесс горения топлива происходит на слоевой топке. Шлак и зола выгребается из зольника и топки в котельный зал и вручную транспортируется в золоотвал. Для обеспечения процесса горения в топку котла КВр вентилятором наддува ВЦ подается воздух. Дымовые газы удаляются через дывую трубу с помощью дымососа ДН. Существуют модели котлов водогрейных КВр, работающие без дымососа, на самотяге. Принудительная циркуляция воды обеспечивается сетевым насосом. Подитка сетевой воды производится подпиточным насосом.

Устройство водогрейного котла КВр

Котлы водогрейные КВр на угле с ручной топкой изготавливают из стальных труб. Промышленные котлы отопления КВр имеют топочную часть, где происходит процесс горения топлива и конвективную часть, где происходит передача тепловой энергии нагреваемой воде и снижение температуры уходящих газов до 180-200 °C. Горение топлива происходит на слоевой неподвижной топке. Снаружи трубной системы устанавливается каркас с теплоизоляционными материалами, обшитыми листовой сталью. Снизу котла изготавливаются 2 зольных короба, под топочной и конвективной частью.

Устройство котла КВр

Для удобства монтажа котлы водогрейные КВр с ручными топками выполняются моноблочными либо двухблочными в зависимости от мощности котлов. Котлы мощностью до 1,25 Гкал выполняются моноблочными, свыше 1,25 Гкал выполняются двухблочными - котел и топка, это связано с необходимостью соблюдения транспортабельности котла КВр, топка и котельный блок легко стыкуются на монтаже. Котлы КВр имеют максимальную монтажную готовность, не требуют изготовления фундаментов, котел устанавливается на ровную поверхность и закрепляется анкерными болтами.

Существует несколько видов устройства слоевых топок котлов водогрейных КВр:

колосниковые чугунные решетки;

стальные беспровальные воздухораспределительные решетки.

Котлы водогрейные КВр с колосниковыми решетками

Колосниковые решетки собирают из чугунных колосников. Под колосники с помощью вентилятора или за счет естественной тяги подают воздух, используемый для горения топлива. Колосники имеют отверстия круглого или щелевидного сечения, расширяющиеся вниз, чтобы исключить застревание в них шлака, проваливающегося в золовой короб. Свежие порции топлива забрасывают равномерным слоем на колосники котла КВр через загрузочное окно, закрывающееся топочной дверью. Прогоревшее топливо и шлак выгребается из золового короба, находящегося под топкой в топочный зал котельной и удаляются в отвал с помощью тележки или иного приспособления.

Котлы водогрейные КВр с беспровальной воздухораспределительной решеткой

Беспровальные воздухораспределительные решетки выполняются из водоохдаждаемых труб, врезанных в гидравлическую систему котла. В межтрубное пространство вваривается полоса с просверленными в ней отверстиями для исключения провала топлива, золы и шлака и подачи воздуха в слой топлива. Топливо в котел водогрейный КВр с ручной топкой равномерным слоем забрасывается через топочную дверку. Прогоревшее топливо и шлак выгребается с беспровальной решетки в топочный зал котельной и удаляется в отвал с помощью тележки или иного приспособления.

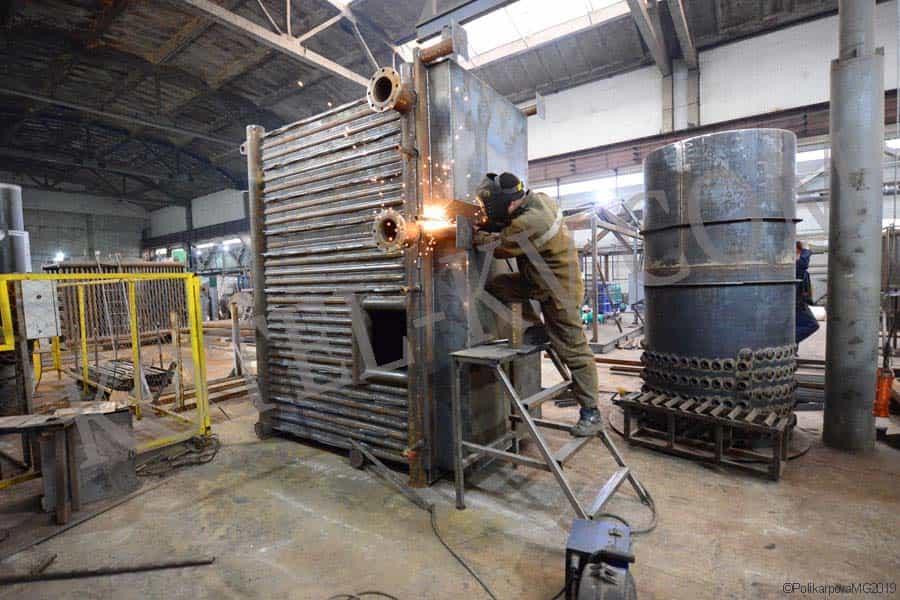

Производство водогрейного котла

Выбор типа топочного устройства отопительного котла КВр

Выбор типа топки котла водогрейного КВр - беспровальная колосниковая решетка или традиционная колосниковая решетка зависит от вида сжигаемого топлива.

Колосниковая решетка применяется при сжигании высококалорийных, сильно спекающихся, низкореакционных топлив - каменных углей, антрацитов, тощих углей, а также торфа.

Стальные беспровальные воздухораспределительные решетки применяются для сжигания слабо спекаемых, малозольных, высокореакционных каменных углей марки Г (газовых) и Д (длиннопламенных), бурых углей, а также дров.

Для облегчения труда кочегара применяются ручные слоевые топки с поворотными колосниками топки РПК. Топливо подается в топку котлов КВм вручную, слой топлива горит на неподвижной колосниковой решетке, выгруз золы и шлака производится в механизированный канал золошлакоудаления, путем опрокидывания поворотных колосников. Котлы КВр с топкой РПК с опрокидывающими колосниками могут быть с задним, средним либо передним выгрузом шлака в канал золоудаления.

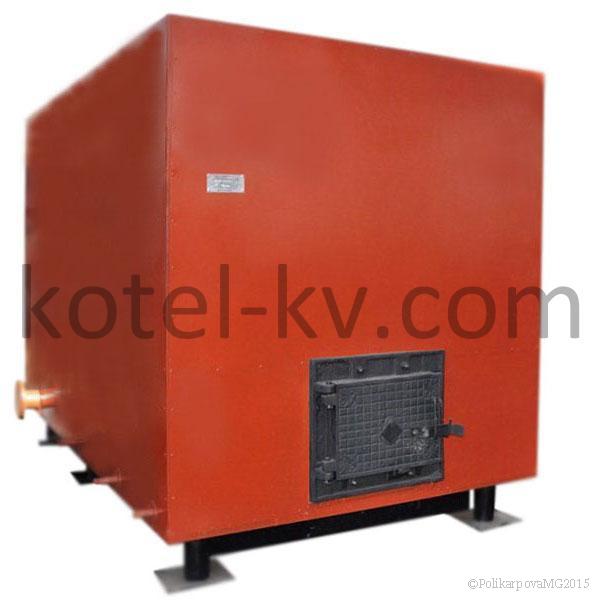

Котел КВр

Эксплутационные характеристики котлов КВр

Конструкция промышленных котлов водогрейных КВр должна обеспечивать следующие эксплуатационные характеристики.

Котлы отопления должны иметь минимальные химический и механический недожог топлива, что обеспечивается большим объемом топочной камеры и механизмом подачи воздуха в слой топлива.

Котлы водогрейные КВр должны иметь гидравлическую схему, обеспечивающую устойчивость к накипеобразованию, так называемую безнакипность. Это достигается гидравлической схемой котла, когда в панелях котла отсутствуют застойные зоны, а скорость движения воды не менее 1 м/с.

Температура уходящих газов должна быть не более 180-200 °С. Менее не рекомендуется тоже в связи с тем, что возможно образование конденсата и коррозия поверхностей нагрева.

Котлы должны иметь удобные люки для очистки конвективных поверхностей нагрева от сажистых отложений.

Производственные котлы должны быть максимальной заводской готовности и требовать минимальных работ на монтаже, для этого они изготавливаются в легкой изоляции на опорах, с коробами для золы и шлака.

Котлы водогрейные ручные

Марки котлов водогрейных КВр

Существующий на сегодняшний день модельный ряд котлов водогрейных КВр:

  • Котел водогрейный КВр 150 КВт
  • Котел водогрейный КВр 200 КВт
  • Котел водогрейный КВр 300 КВт
  • Котел водогрейный КВр 400 КВт
  • Котел водогрейный КВр 500 КВт
  • Котел водогрейный КВр 600 КВт
  • Котел водогрейный КВр 800 КВт
  • Котел водогрейный КВр 1 МВт
  • Котел водогрейный КВр 1.1 МВт
  • Котел водогрейный КВр 1.25 МВт
  • Котел водогрейный КВр 1.4 МВт
  • Котел водогрейный КВр 1.6 МВт
  • Котел водогрейный КВр 1.8 МВт
  • Котел водогрейный КВр 2.0 МВт
  • Котел водогрейный КВр 2.2 МВт
  • Котел водогрейный КВр 2.5 МВт
  • Котел водогрейный КВр 3 МВт
  • Котел водогрейный КВр 3.5 МВт
  • Котел водогрейный КВр 4 МВт

Отапливаемая площадь котлов водогрейных КВр определяется по формуле - количество ГКал*10000. Данная цифра показывает отапливаемую площадь при высоте помещения 3 м.
