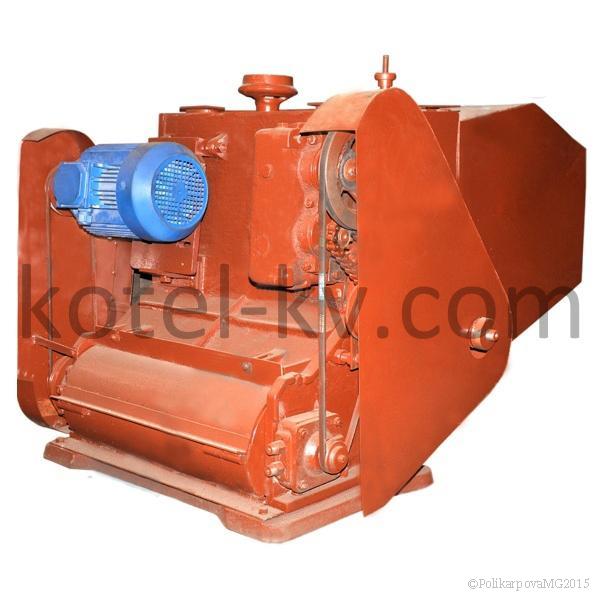

Забрасыватель ЗП 400

Забрасыватель ЗП 400

Забрасыватель предназначен для регулировки количества и равномерной подачи угля в механических и полумеханических топках типа ТЛЗМ, ТЧЗМ, ЗП-РПК, ПТЛ-РПК.

Устройство забрасывателя

Забрасыватель состоит из забрасывающего механизма и питателя с приводом. Корпус забрасывающего механизм имеет две чугунные боковые стенки, соединенные между собой перегородкой и верхним лотком. Панели на внутренних сторонах стенок защищают от теплового излучения. На левой чугунной стенке корпуса устанавливается электродвигатель, а на правой привод питателя и вариатор. Электродвигатель приводит в движение ротор, который работает по принципу верхнего выброса, при этом уголь, падая по плите, забрасывается в топку лопатками ротора. Ротор устанавливается на подшипниках качения в корпусах, охлаждаемых водой. На барабане ротора закреплены две лопатки, способствующие равномерному распределению угля по решетке. Ротор забрасывателя вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения: 470, 600 и 910 об/мин. Встроенный в чугунный корпус питатель, состоит из штампованных пластин, закрепленных на звеньях тяговых цепей. Валы питателя установлены в корпусе на подшипниках скольжения. Вариатор импульсный регулирует скорость движения питателя. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Над питателем устанавливается угольный ящик каскадно-лоткового типа.

В забрасывателе совмещены два способа заброса угля:

• механический, где уголь забрасывается с помощью вращающегося ротора;
• пневматический, где мелкие фракции угля развеиваются с помощью воздуха, поступаемого через фурмы.

Принцип действия забрасывателя

Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

Купить забрасыватель

Для того, что бы купить забрасыватель вы можете сделать заявку в отдел сбыта по телефону 8 800 700 21 13, либо оформить заказ он-лайн. Инженеры-консультанты предоставят консультацию и рассчитают стоимость доставки. Транспортирование забрасывателя может осуществляться автотранспортом, ж/д полувагонами и речным транспортом.
