Транспортер ТС 2-28

Транспортер ТС 2-28

Применение транспортера:

• в модульных котельных установках МКУ и блочномодульных котельных БМК
• в паровых и водогрейных угольных котельных с механическими топками ТШПМ, ТЛЗМ, ТЛПХ, ТЧЗМ, РПК, ЗП РПК;
• в различных отраслях промышленности для транспортирования сыпучих веществ.

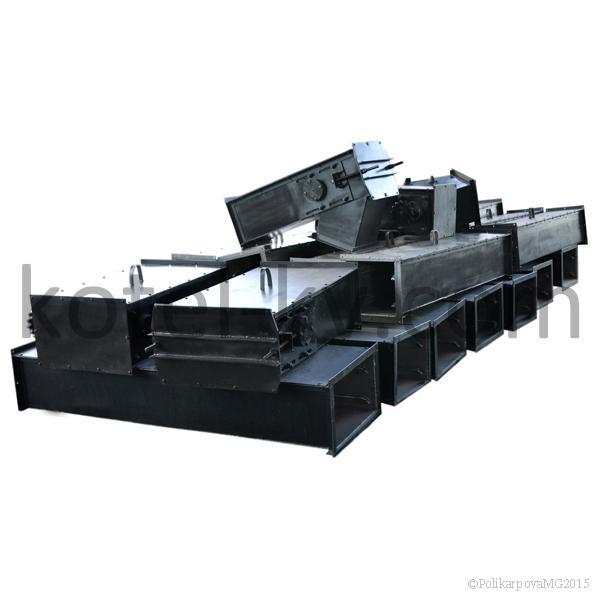

Конструкция транспортера ТС

Транспортеры ТС 2-28 представляют собой устройства, собранные между собой последовательно секции с крышками, для транспортировки груза.  В концевых точках крайних коробов смонтированы валы с зубчатыми колесами для установки транспортерной цепи со скребками. К одному из валов посредством привода прикладывается усилие для передачи вращения зубчатых колес и соответственно движению цепи.

Конструкция транспортера ТС-2-28 разрабатывается в соответствии с техническим заданием, согласно компоновки котельной, отличается длиной, количеством поворотных секций и расположением привода.

Транспортер имеет три варианта исполнения, в зависимости от схемы перемещения:

• с верхним и нижним горизонтальным участком транспортировки, для сброса материалов в бункер;
• горизонтальное с поворотом на подъем, для сброса материалов в отвал;
• горизонтальное.

Транспортер ТС состоит:

• цепи;
• привода;
• скребков;
• прямых секций;
• приводной секции;
• направляющих звезд;
• щита управления (по согласованию с заказчиком);
• запорных органов (по согласованию с заказчиком);
• опорно-каркасных элементов (по согласованию с заказчиком);
• поворотных секций (по согласованию с заказчиком).

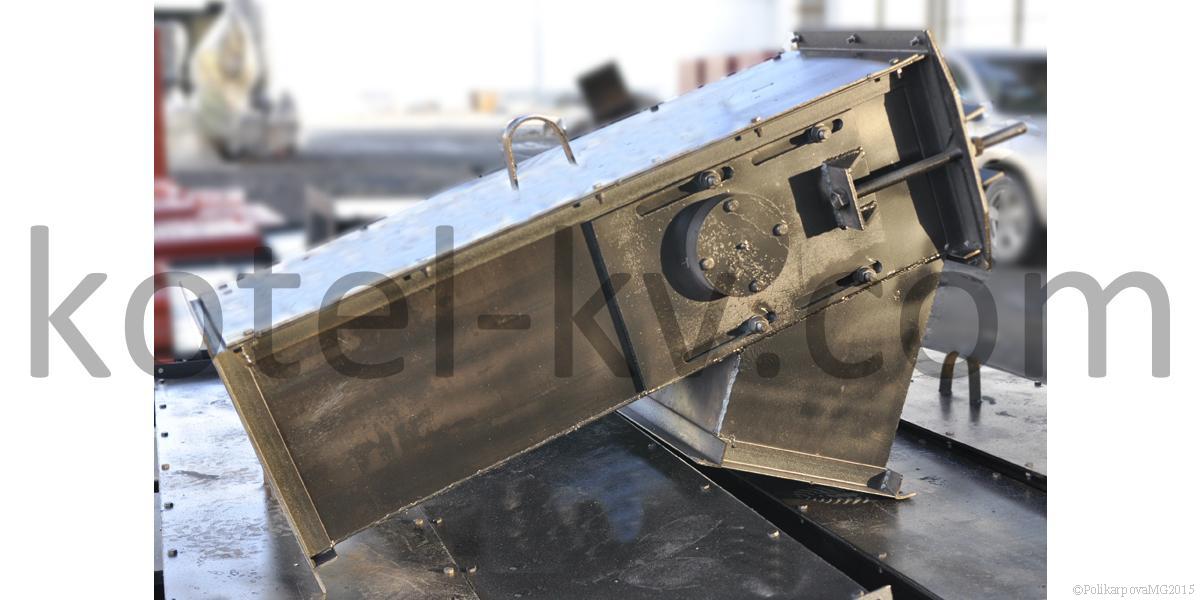

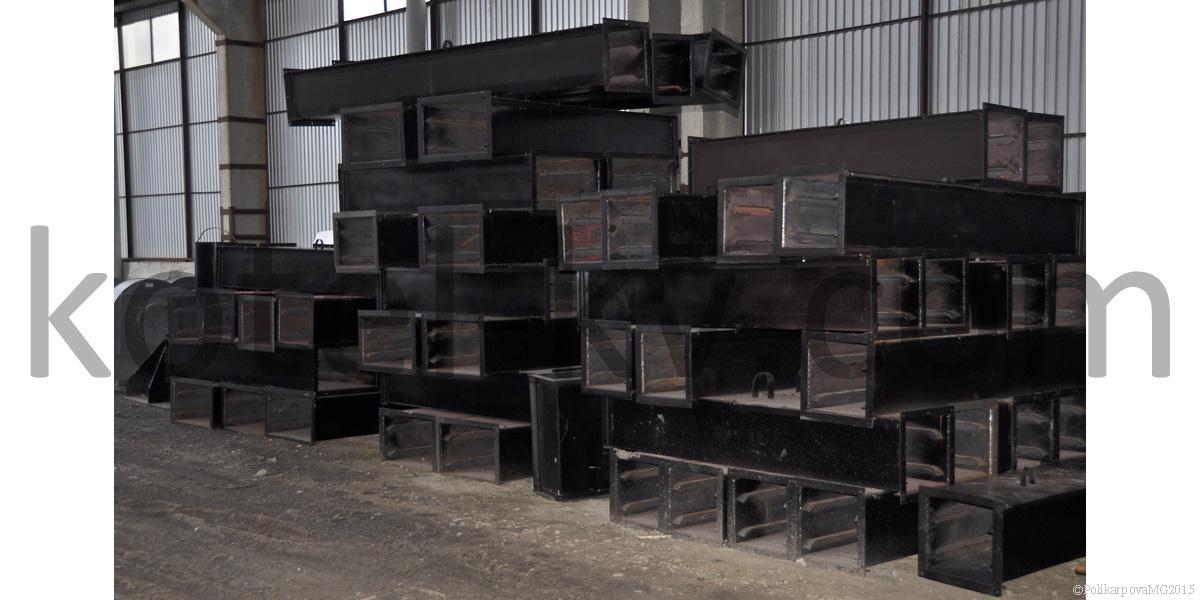

Прямые секции транспортера представляют собой короба с направляющими и звездами для направления цепи. Натяжная секция состоит из вала со звездочками, подшипниковых узлов в подвижных корпусах, рамы.

Поворотная секция изогнута на 30° радиусом 2200 мм.

Секции транспортёра имеют полностью съемную крышку для очистки коробов, удобства обслуживания, проведения ремонтных работ, а так же регулирования узлов.

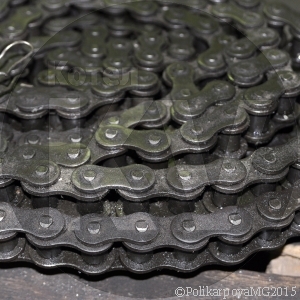

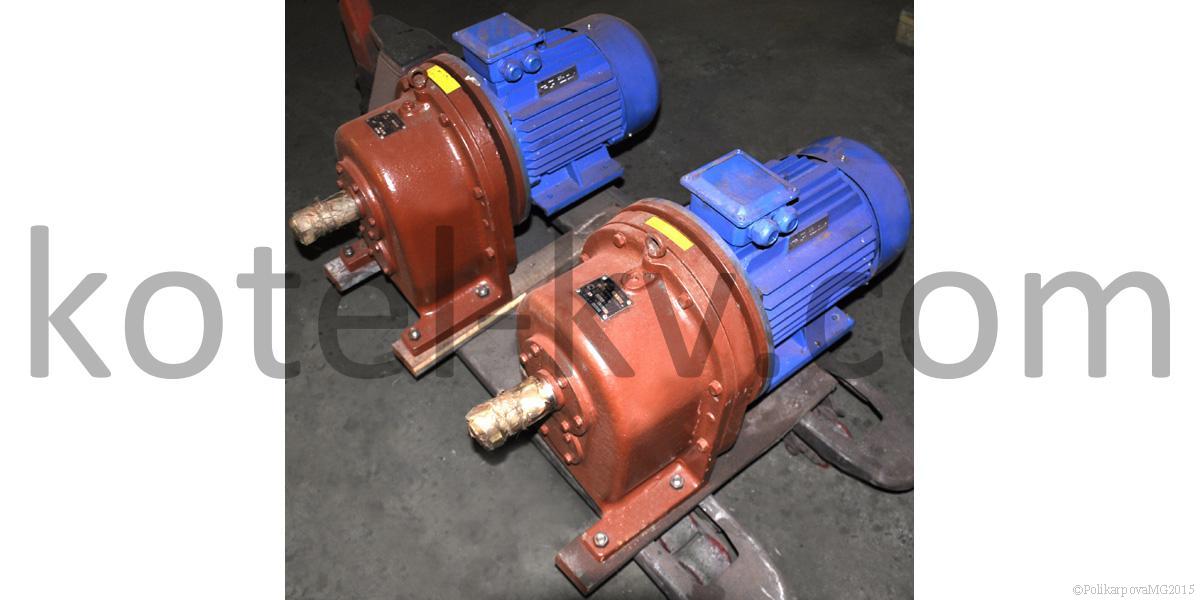

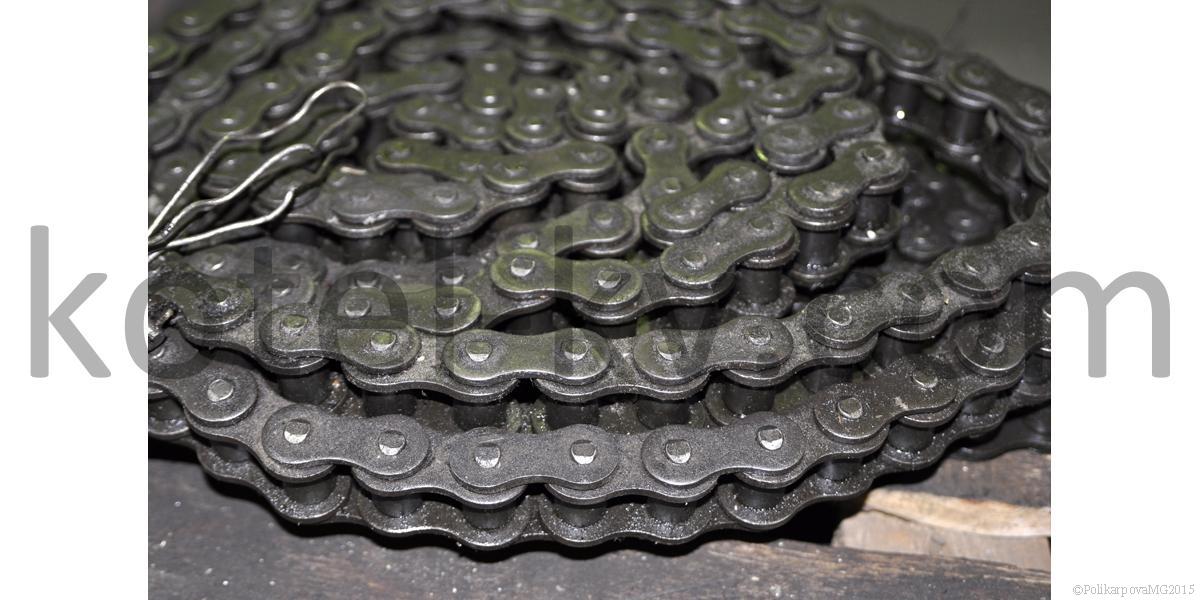

Привод цепной состоит из одного электродвигателя и редуктора. Скребковая цепь состоит из двух тяговых разборных цепей Р2-80-290, с закрепленными между ними скребками.

Монтаж транспортера ТС

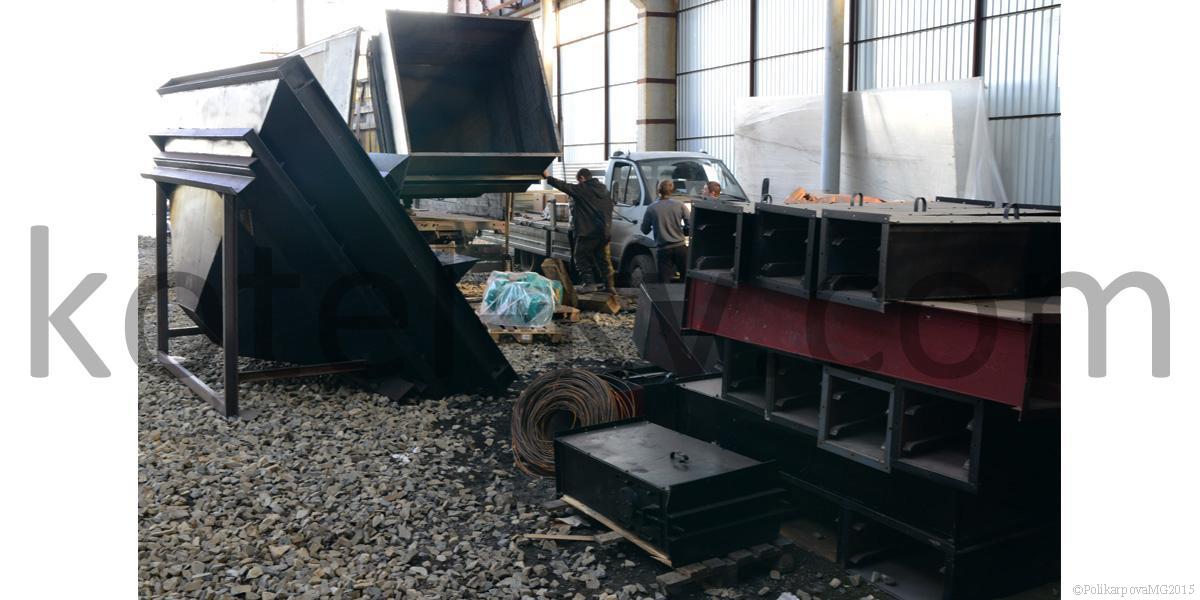

Транспортер ТС-2-28 поставляется секциями в разобранном виде, общая сборка транспортера производится на месте монтажа и выполняется в соответствии с проектом и инструкцией по монтажу и сборке.

Собирается транспортер в следующей последовательности: собираются прямые секции и приводная секция, соединяют горизонтальную и наклонную части при помощи поворотной секции, устанавливается цепь со скребками в собранные секции, подключаются привод и автоматику. В случае необходимости над транспортером устанавливается закрытая галерея.

Чтобы купить транспортер ТС 2-28 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13. Точная стоимость транспортера ТС 2-28 определяется согласно технического задания и опросного листа.
