Компоновка комбинированных котельных с паровыми и водогрейными котлами на газомазутном топливе

Компоновка комбинированных котельных с паровыми и водогрейными котлами на газомазутном топливе

Компоновочные решения комбинированных котельных с паровыми и водогрейными котлами отличаются от рассмотренных выше компоновок котельных с паровыми и водогрейными котлами. В одних компоновках паровые и водогрейные котлы установлены рядом в общем котельном зале, а ВПУ и служебно - бытовые помещения размещены в отдельном здании, которое соединяется с котельным залом промежуточным корпусом.

В другом варианте компоновок таких котельных паровые и водогрейные котлы также размещаются в общем котельном зале, а оборудование ВПУ, насосная и служебно - бытовые помещения находятся в многоэтажной части здания перед фронтом обслуживания котлов. Расширение таких котельных предусматривается установкой как паровых, так и водогрейных котлов в пристройках к торцам зданий. Учитывая большую сложность компоновочных решений котельных с паровыми и водогрейными котлами, следует пользоваться типовыми проектами таких котельных, разработанными ведущими в области проектирования источников теплоснабжения организациями.

На рис. 9.10 приведена разработанная Латгипропромом типовая компоновка пароводогрейной котельной с тремя водогрейными котлами КВ - ГМ - 30 Дорогобужского котельного завода и тремя паровыми котлами ДЕ - 25 - 14ГМ Бийского котельного завода. Система теплоснабжения закрытая. Теплопроизводительность котельной по горячей воде 90 Гкал/ч и по пару 75 т/ч.

Компоновка оборудования выполнена с открытой установкой дымососов для районов с расчетной температурой наружного воздуха - 20.°С и - 30.°С и закрытой для - 40°С. Водогрейные и паровые котлы устанавливаются с шагом 6,0 м. Здание котельной выполнено павильонного типа с размерами в плане 66X24 м. Отметка низа ферм котельного залз 7,20 м. Центральный щит КИПиА размещен на отметке 3,60 м. Фильтры и насосы ВПУ размещены на нулевой отметке перед фронтом паровых котлов. Группы сетевых и питательных насосов размещены в центральной части котельной напротив водогрейных котлов.

В котельном зале на отметке 4,20 м между паровыми и водогрейными котлами запроектирована газорегуляторная установка (ГРУ). Под ГРУ размещена трансформаторная подстанция (КТП). Баки для приема конденсата размещены за пределами здания в районе дымовой трубы газоходы от всех котлов к дымовой трубе надземные. На основании выполненных расчетов рассеивания вредных примесей дымовых газов выбрана дымовая труба высотой 80 м и диаметром устья 3,0 м.

Для сокращения продолжительности, трудоемкости и снижения стоимости строительства в проекте данной котельной разработаны чертежи транспортабельных блоков тепломеханического оборудования. Блок включает в себя одну или несколько единиц оборудования, собранных на общей опорной металлоконструкции, соединительные трубопроводы с запорной и регулирующей арматурой, приборы местного и дистанционного контроля и управления, площадки и лестницы.

Опорная конструкция является базовой рамой блока и служит для монтажа оборудования и трубопроводов внутри блока и закрепления блока к строительному основанию.

Принятые компоновочные решения допускают наращивание тепловой мощности котельной путем установки четвертого водогрейного котла КВ - ГМ - 30 и четвертого парового котла ДЕ - 25 - 14ГМ, а также возможность установки при первой очереди строительства по два котла с сооружением при этом здания котельной только на необходимое количество котлов.

Компоновка котельной с водогрейными котлами КВ - ГМ - 50 и паровыми котлами ГМ - 50 - 14 (рис. 9.11) получила широкое применение для теплоснабжения предприятий технологическим паром, жилых районов - горячей водой. Строительство котельной предусмотрено в районах с обычными геологическими условиями при расчетной температуре наружного воздуха до - 40°С. Система теплоснабжения принята закрытой. Топливом для котлов служит природный газ и мазут.

Водогрейные и паровые котлы установлены на нулевой отметке. Деаэраторы, трансформаторная подстанция и ВПУ расположены внутри здания котельной, которое представляет собой прямоугольный павильон с размерами в плане 90X27 м и высотой 14,40 м. Дымососы и вентиляторы котлов установлены за пределами здания. Пространство между паровыми и водогрейными котлами на нулевой отметке используется для установки конденсатных, подпиточных и питательных насосов и подогревателей.

Деаэраторные баки расположены в этажерке на отметке 10,0 м. Площадки деаэраторов и теплообменников, а также насосы обслуживаются ручными кран - балками. Помещение для щитов КИПиА, а также служебно - бытовые помещения и лаборатории запроектированы в этажерке на отметке 7,20 м.

Удачным является размещение трансформаторной подстанции собственных нужд в центре основных потребителей электроэнергии, т. е. около сетевых и питательных насосов. Компоновка котельной позволяет беспрепятственно расширять как паровую, так и водогрейную части котельной. Запроектирована также свободная площадка на нулевой отметке для осуществления ремонтных работ крупного оборудования.

Проекты крупных комбинированных котельных с водогрейными котлами КВ - ГМ - 100 и паровыми котлами ГМ - 50 - 14 (подача пара на производство) или ДЕ - 25 - 14ГМ (пар на собственные нужды) разработаны для следующих условий строительства:

    • для закрытой системы теплоснабжения;
    • для открытой системы теплоснабжения;
    • для открытой установки тягодутьевых машин (при расчетной температуре наружного воздуха до - 30С);
    • для закрытой установки тягодутьевых машин (при расчетной температуре наружного воздуха до - 40°С).

Компоновка котельной с тремя водогрейными котлами типа КВ - ГМ - 30 и тремя паровыми котлами типа ДЕ - 25 - 14ГМ  1

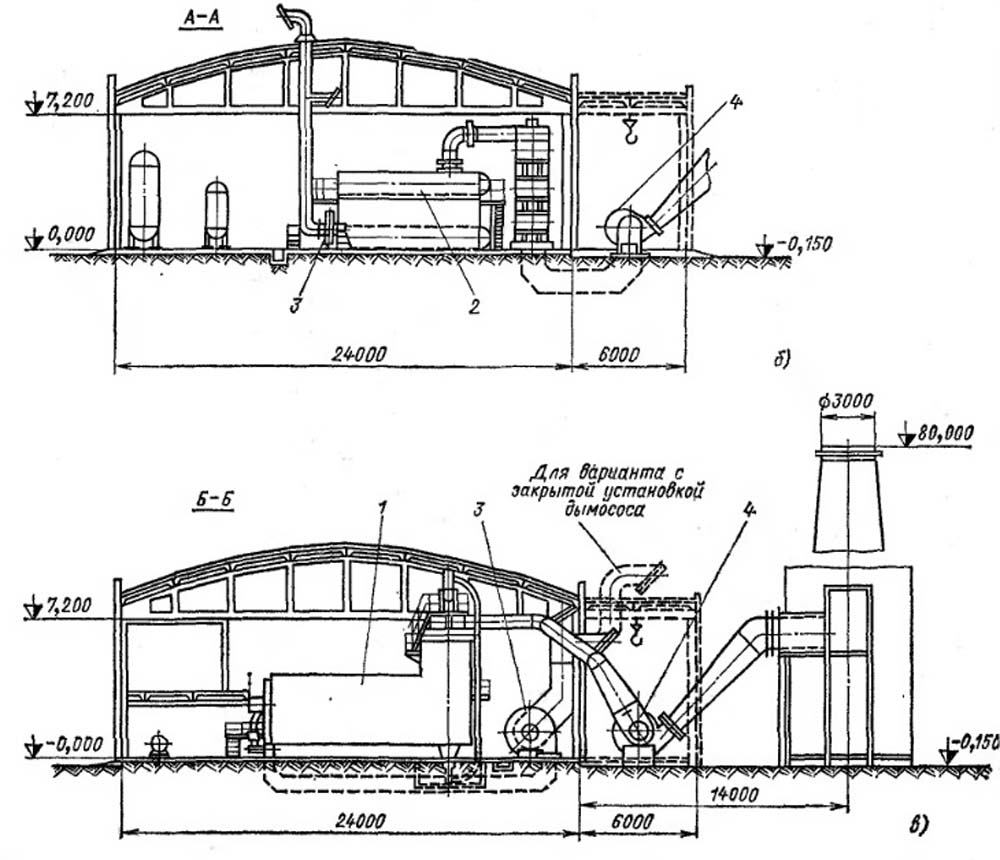

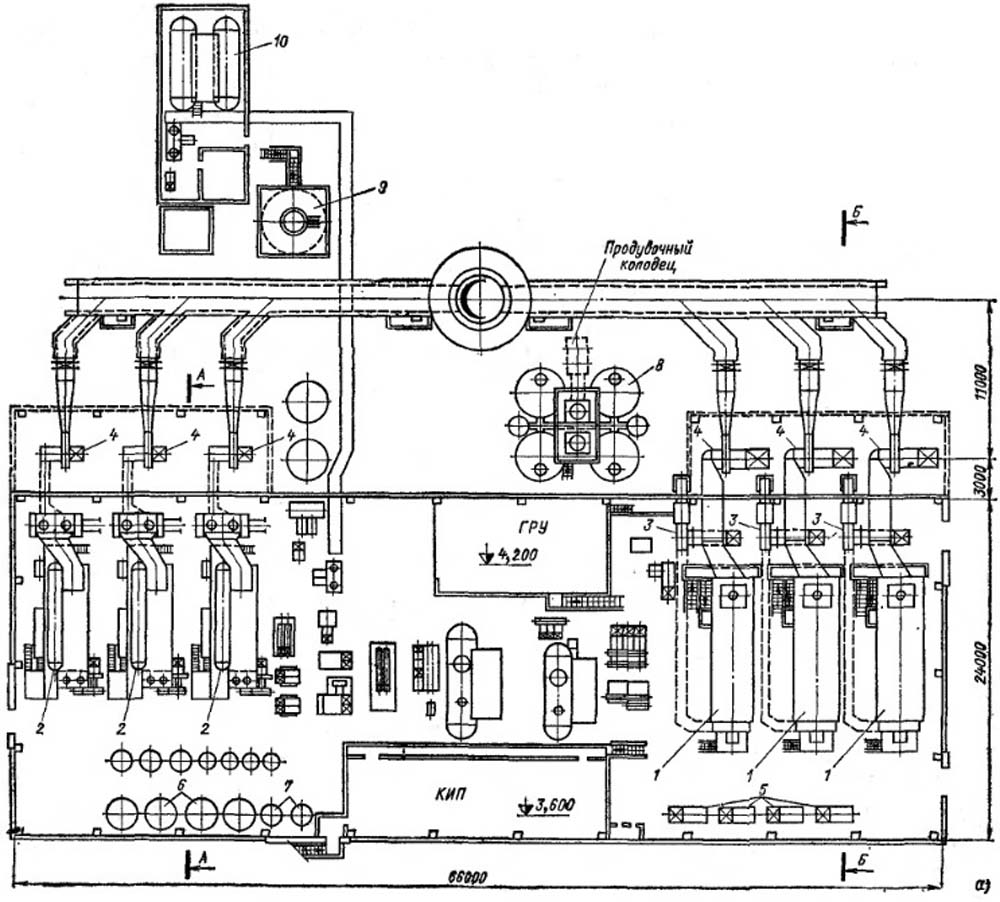

Рис. 9.10. Компоновка котельной с тремя водогрейными котлами типа КВ - ГМ - 30 и тремя паровыми котлами типа ДЕ - 25 - 14ГМ.

а - план; б, в - разрезы; 1 - котел водогрейный; 2 - котел паровой; 3 - вентилятор; 4 - дымосос; 5 - насос сетевой; 6 - фильтр Na - катионитный; 7 - фильтр Н - катионитный; 8 - бак конденсатный; 9 - декарбонизатор; 10 - бак хранения серной кислоты.

 Компоновка котельной с тремя водогрейными котлами типа КВ - ГМ - 30 и тремя паровыми котлами типа ДЕ - 25 - 14ГМ 1

Компоновка котельной с водогрейными котлами КБ - ГМ - 50 и паровыми котлами ГМ - 50 - 14

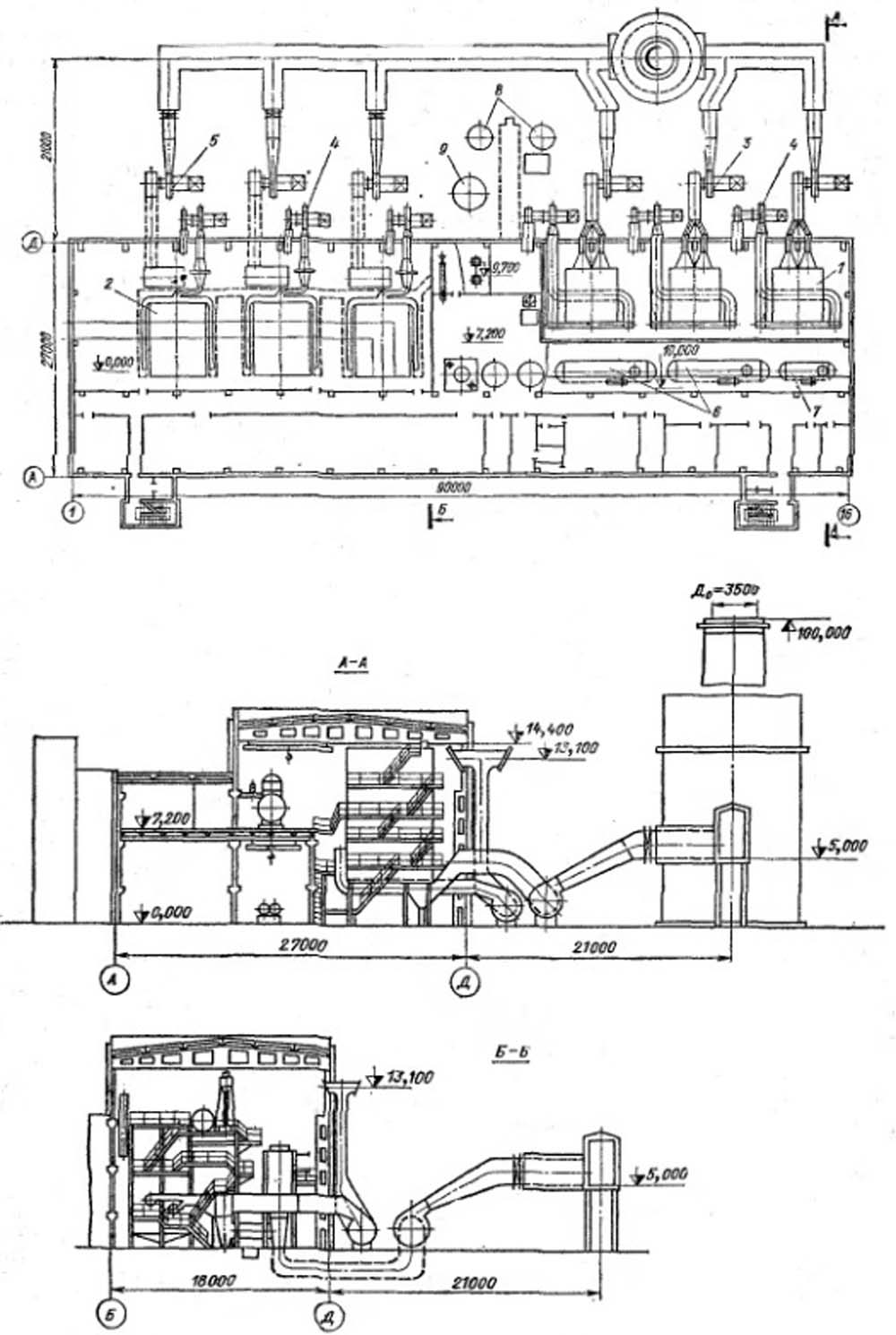

Рис. 9.11. Компоновка котельной с водогрейными котлами КБ - ГМ - 50 и паровыми котлами ГМ - 50 - 14.

1 - котел водогрейный; 2 - котел паровой; 3, 5 - дымосос; 4 - вентилятор; 6, 7 - деаэратор; 8 - бак конденсатный; 9 - бак декарбоннизированной воды.

Такое размещение вакуумных деаэраторов позволяет создать перепад высот между уровнями воды в них и в аккумуляторных баках 9 м и отказаться от установки перекачивающих насосов деаэрированной воды.

Для облегчения монтажа трубопроводов сетевой воды и улучшения условий обслуживания крупногабаритной арматуры установка котлов КВ - ГМ - 100 принята на отметке 0,40 м; при этом верхние площадки котлов находятся на отметке 13,8 м.

Электроснабжение оборудования котельной выполнено от двух отдельных трансформаторных подстанций, что позволило их максимально приблизить к потребителям и сократить длину кабельных коммуникаций.

Коллекторы сетевой воды вынесены из здания котельной, что сократило ширину здания и упростило прокладку трубных и кабельных коммуникаций.

Здание котельной имеет постоянную часть, в которой размещен пусковой комплекс (первая очередь), а именно один водогрейный котел, один паровой котел, котельно - вспомогательное оборудование и службы эксплуатации. Последующее строительство ведется путем расширения здания котельной только для установки паровых или водогрейных котлов.

Котельный зал во всех вариантах выполнен шириной 18 м с отметкой до низа строительных конструкций над котлами КВ - ГМ - 100 - 16,2 м, над котлами ГМ - 50 - 14 - 14,4 м. По обоим торцам здания имеются свободные строительные ячейки шириной 6 м для организации ремонта оборудования. Бытовые помещения размещены на отметках 4,20 и 8,40 м в пристройке к котельному залу щит КИПиА установлен перед фронтом котлов на отметке 4,20м.
